GRACES-Ⅲ
产品概述
GRACES-III系列室外型扶梯是我司GRACES系列室内型自动扶梯之后开发的新型室外自动扶梯，具有美观大方、结构紧凑、安全可靠等特点。

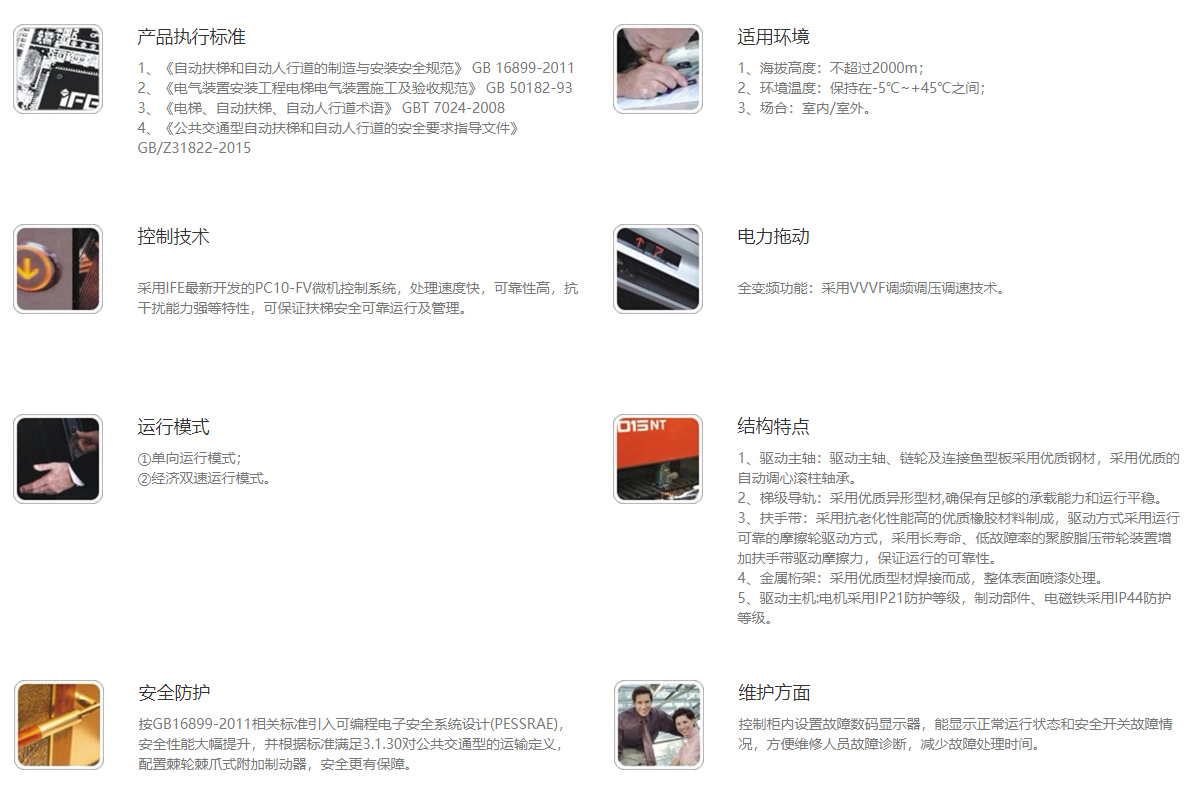

产品特点
产品参数
配置表(H≤8m)
| 规格(mm) | 600 | 800 | 1000 | |||||||
| 倾角 | 30°/35° | |||||||||
| 应用 | 室外，每日可运行 16 小时 | |||||||||
| 基本参数 | 提升高度(mm) | 1500≤H≤8000 (30°) / 1500 ≤H≤6000 (35°) | ||||||||
| 水平级数 | 2 水平级/ 3 水平级（H＞6m） | |||||||||
| 输送能力 | 3600 人/小时 | 4800 人/小时 | 6000 人/小时 | |||||||
| 额定速度 | 0.5m/s | |||||||||
| 动力电源 | AC380V 50Hz；独立地线 | |||||||||
| 照明电源 | AC220V 50Hz | |||||||||
| 驱动主机 | 提升高度(mm) | ≤5000 | ≤6000 | ≤4000 | ≤5000 | ≤6000 | ≤3000 | ≤4500 | ≤6000 | ≤8000 |
| 电机功率 kW | 5.5 | 8 | 5.5 | 8 | 11 | 5.5 | 8 | 11 | 15 | |
| 驱动链 | 20A-2 (p=31.75) | 24A-2 | ||||||||
| 减速箱 | HXFT160 (涡轮蜗杆 i=24.5) | |||||||||
| 工作制动器 | HXZD (电磁式，绝缘等级：B 级) | |||||||||
| 控制系统 | PC10-FD1 | 单速扶梯采用微机控制, 星形启动、三角形运行 | ||||||||
| PC10-FV | 变频扶梯采用微机控制，可实现全变频或旁路变频控制 | |||||||||
| 梯级系统 | 标准配置 | 铝合金 | ||||||||
| 梯级宽度(mm) | 600 | 800 | 1000 | |||||||
| 梯级深度(mm) | 400 | 400 | 400 | |||||||
| 梯级高度(mm) | 200(30°)/230(35°) | 200(30°)/230(35°) | 200(30°)/230(35°) | |||||||
| 梯级链 | T133.33 (p=133.33) | |||||||||
| 桁架 | 标准材料 | 角钢 | ||||||||
| 表面处理 | 热镀锌 | |||||||||
| 扶手系统 | 扶手带颜色 | 黑色 | ||||||||
| 驱动方式 | 链传动 | |||||||||
| 护壁板 | δ=10 透明钢化玻璃 | |||||||||
| 扶手导轨 | 不锈钢 | |||||||||
| 围裙板 | SUS304 发纹不锈钢(带单排裙板安全刷) | |||||||||
| 内外盖板 | SUS304 发纹不锈钢 | |||||||||
| 更 改 加 价 项 目 | ||||||||||
| 序号 | 参数名称 | 更改项 | 备注 | |||||||
| 1 | 防护栏 | |||||||||
| 2 | 有机玻璃防碰头装置 | |||||||||
| 3 | 有机玻璃防攀爬装置 | |||||||||
| 4 | 有机玻璃防进入隔栏 | |||||||||
| 5 | 扶梯外装饰 | |||||||||
| 6 | 玻璃拼接形式 | 垂直地面 | 按提升高计算 | |||||||
| 7 | 水平梯级数量（H≤6m） | 3 | ||||||||
| 8 | 驱动主机传动形式 | 螺旋伞齿轮传动 | ||||||||
| 9 | 扶手带照明 | 按提升高计算 | ||||||||
| 10 | 裙板照明 | 按提升高计算 | ||||||||
| 11 | 梳齿板照明 | |||||||||
| 12 | 附加制动器保护功能 | |||||||||
| 13 | 变频功能 | 变频扶梯 | ||||||||
| 14 | 加热功能 | |||||||||
| 15 | 语音提示功能 | |||||||||
| 16 | 地震停机保护功能 | |||||||||
| 17 | 火警停机保护功能 | |||||||||
| 18 | 小区监控功能 | |||||||||
| 19 | 桁架分段 | |||||||||
| 20 | 桁架上下部加长 | |||||||||
| 21 | 中间支撑数量 | |||||||||
