ATLAS-T1
产品概述
ATLAS-T1/T3/T8/T12是我公司开发的小机房载货电梯，其采用永磁同步无齿轮主机、变频调速驱动、变频门系统，具有环保、节能、安全、可靠、平稳等特点，整体布置简便。广泛用于工厂、生产线、仓库、商场、购物中心、展览馆等货运物流场所。
产品特点
产品参数
| 序号 | 系列 | ATLAS-T1 | ATLAS-T3 | |||||||
| 1 | 额定载重量（kg） | 1000 | 1500 | 2000 | ||||||
| 2 | 速度(m/s) | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 | 0.5 | 1 | |
| 3 | 曳引比 | 2:1 | 4:1 | |||||||
| 4 | 轿厢导轨数量 | 2 | ||||||||
| 5 | 控制方式 | 全集选控制 | ||||||||
| 6 | 驱动方式 | VVVF驱动 | ||||||||
| 7 | 门机控制 | VVVF变频门机 | ||||||||
| 8 | 主机形式 | 永磁同步无齿轮主机 | ||||||||
| 9 | 主控系统 | CTRL80 | ||||||||
| 10 | 通讯方式 | 串行通讯 | ||||||||

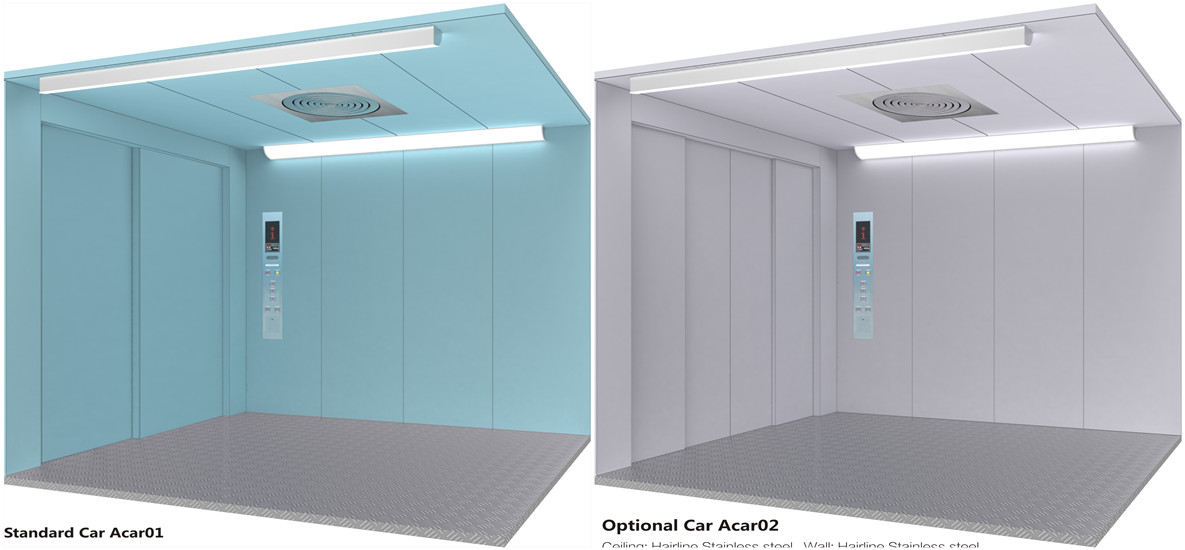

| 11 | 轿厢规格mm | 1400×1600×2200 | 1600×2100×2200 | 1800×2300×2200 | 1800×2300×2200 | |||||
| (净宽×净深×净高) | ||||||||||
| 12 | 开门尺寸mm(净宽×净高) | 1400×2100旁开双折 | 1400×2100旁开双折 | 1600×2100旁开双折 | 1600×2100中分双折 | |||||
| 13 | 井道尺寸mm | 单开 | 2500×2100 | 2600×2600 | 2800×2800 | 3000×2800 | ||||
| (净宽×净深) | 对开 | 2500×2100 | 2600×2600 | 2800×2800 | 3000×2800 | |||||
| 14 | 提升高度(m) | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | ≤45 | |
| 15 | 主机位置 | 机房内 | ||||||||
| 16 | 顶层高度（mm） | 4200 | 4300 | 4200 | 4300 | 4200 | 4300 | 4200 | 4300 | |
| 17 | 底坑深度（mm） | 1500 | 1600 | 1500 | 1600 | 1500 | 1600 | 1500 | 1600 | |
| 18 | 电机额定功率(kW) | 3.3 | 6.6 | 6.2 | 11.1 | 8 | 15.6 | 8 | 15.6 | |
| 19 | 额定电流(A) | 10 | 15 | 15 | 25 | 20 | 34 | 20 | 34 | |
| 20 | 额定载重时启动电流(A) | 15 | 22.5 | 22.5 | 37.5 | 30 | 51 | 30 | 51 | |
| 21 | 抱闸电压(V) | 启动DC110，维持DC68 | ||||||||
| 22 | 电梯主电源及最小配线要求 | 380V，50Hz三相五线制，零地线分开，接地电阻≤4Ω，电源容量见《电梯井道土建图》电梯参数表的要求 | ||||||||
| (RVV多股软线) | 3×6mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×10mm2+2×6mm2 | 3×6mm2+2×6mm2 | 3×10mm2+2×6mm2 | ||
