ATLAS-ME

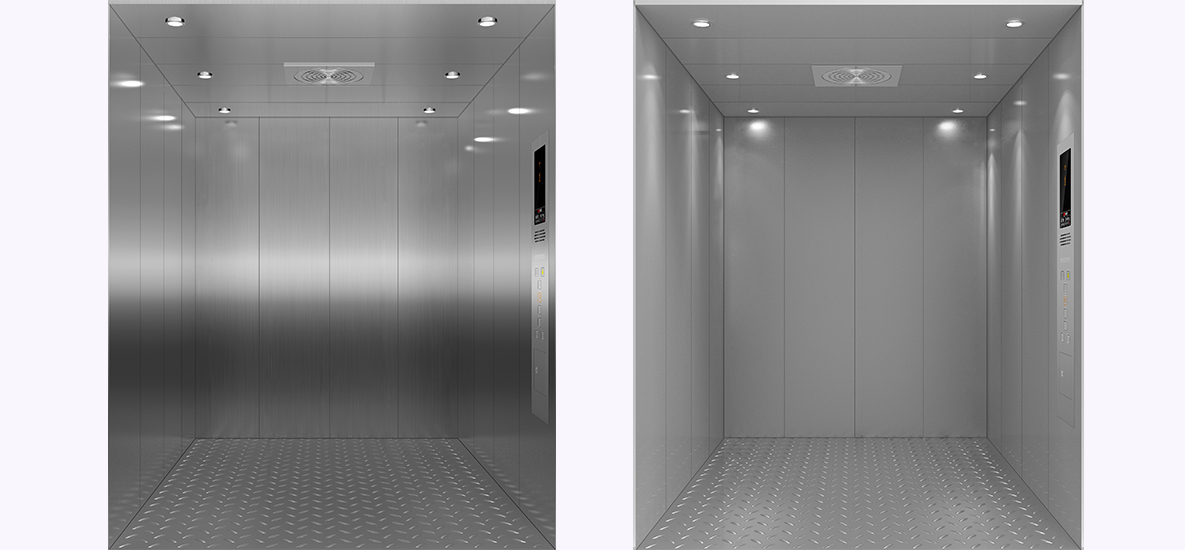

产品概述
ATLAS-ME小机房载货电梯采用微机控制、串行通讯、永磁同步无齿轮曳引机，具有高可靠性、运行平稳、低能耗、高平层精度、且高安全性等特性，是货梯中的佼佼者。广泛用于工厂、生产线、仓库、商场、购物中心、展览馆等货运物流场所。
产品特点
产品参数
| 序号 | 规格 | 1000 | 1500 | 2000 | 3000 | |||||||||||||||||||||
| 1 | 载重（kg） | 1000 | 1500 | 2000 | 3000 | |||||||||||||||||||||
| 2 | 速度(m/s) | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 1.0 | 0.5 | 1.0 | |||||||||||
| 3 | 控制方式 | 全集选控制 | ||||||||||||||||||||||||
| 4 | 驱动方式 | VVVF驱动 | ||||||||||||||||||||||||
| 5 | 门机控制 | VVVF变频门机 | ||||||||||||||||||||||||
| 6 | 主机形式 | 永磁同步无齿轮主机 | ||||||||||||||||||||||||
| 7 | 主控系统 | CTRL80 | ||||||||||||||||||||||||
| 8 | 通讯方式 | 串行通讯 | ||||||||||||||||||||||||
| 9 |
轿厢规格 (净宽*净深*净高） |
1400*1600 *2200 |
1600*2100 *2200 |
1800*2300 *2200 |
2100*2700 *2200 |
2300*2500 *2200 |
||||||||||||||||||||
| 10 |
开门尺寸 (净宽*净高) |
旁开双折 1400*2100 |
旁开双折 1400*2100 |
旁开双折1600*2100 |
中分双折 1600*2100 |
旁开双折 1800*2100 |
中分双折 1800*2100 |
旁开双折 1800*2100 |
||||||||||||||||||
| 11 | 提升高度 | ≤45m | ≤45m | ≤45m | ≤45m | |||||||||||||||||||||
| 12 |
井道尺寸 (净宽*净深） |
单开 | 2500*2100 | 2600*2600 | 2800*2800 | 3000*2800 | 3200*3200 | 3300*3200 | 3400*3000 | |||||||||||||||||
| 对开 | 2500*2100 | 2600*2600 | 2800*2800 | 3000*2800 | 3250*3200 | 3400*3200 | 3450*3000 | |||||||||||||||||||
| 13 | 机房位置 | 井道顶部 | ||||||||||||||||||||||||
| 14 | 顶层高度 | 4200 | 4300 | 4200 | 4300 | 4200 | 4300 | 4200 | 4300 | 4300 | 4400 | 4300 | 4400 | 4300 | 4400 | |||||||||||
| 15 | 地坑深度 | 1500 | 1600 | 1500 | 1600 | 1500 | 1600 | 1500 | 1600 | 1500 | 1600 | 1500 | 1600 | 1500 | 1600 | |||||||||||
| 16 | 电机额定功率（kW） | 4 | 8.1 | 6.3 | 11 | 8.1 | 15.4 | 8.1 | 15.4 | 11.7 | 24.1 | 11.7 | 24.1 | 11.7 | 24.1 | |||||||||||
| 17 | 额定电流（A） | 13 | 20 | 15 | 25 | 20 | 34 | 20 | 34 | 27 | 55 | 27 | 55 | 27 | 55 | |||||||||||
| 18 | 额定载重时启动电流(A) | 19.5 | 30 | 22.5 | 37.5 | 30 | 51 | 30 | 51 | 40.5 | 82.5 | 40.5 | 82.5 | 40.5 | 82.5 | |||||||||||
| 19 | 抱闸电压（V） | DC110V | ||||||||||||||||||||||||
| 20 | 机房电源 | 380V,50Hz零、地线始终分开,见土建布置图要求 | ||||||||||||||||||||||||
| 21 | 电梯主电源及最小配线要求 |
3*6mm2+2*6mm2 塑铜线 |
3*6mm2+2*6mm2 塑铜线 |
3*6mm2+2*6mm2 塑铜线 |
3*10mm2+2*6mm2 塑铜线 |
|||||||||||||||||||||
| 22 | 电梯悬挂比 | 2:1 | 4:1 | 4:1 | 4:1 | |||||||||||||||||||||
注：3000kg及以下载重量电梯，不适用于使用机动叉车进入轿厢作为货物搬运装置。
